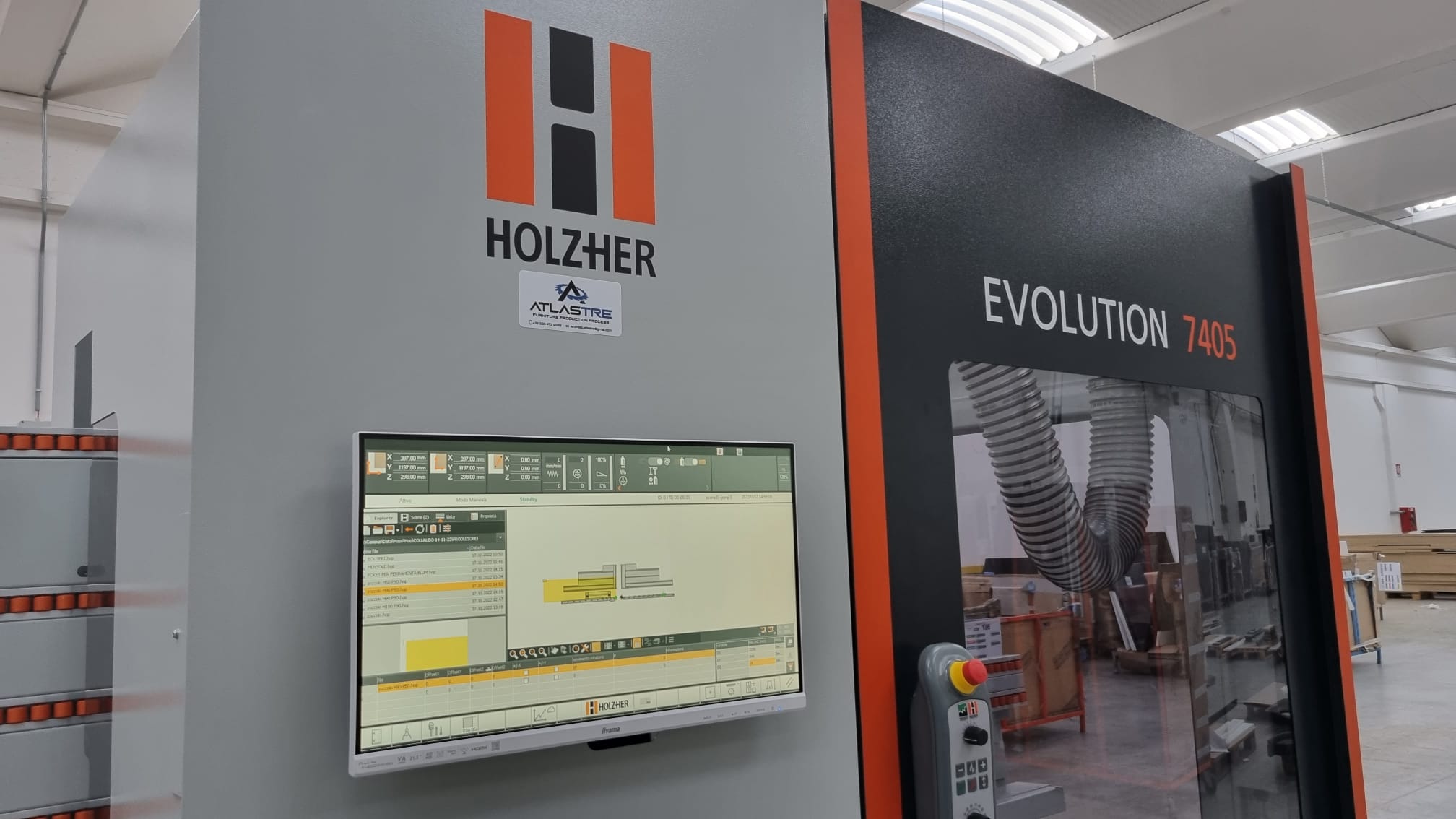

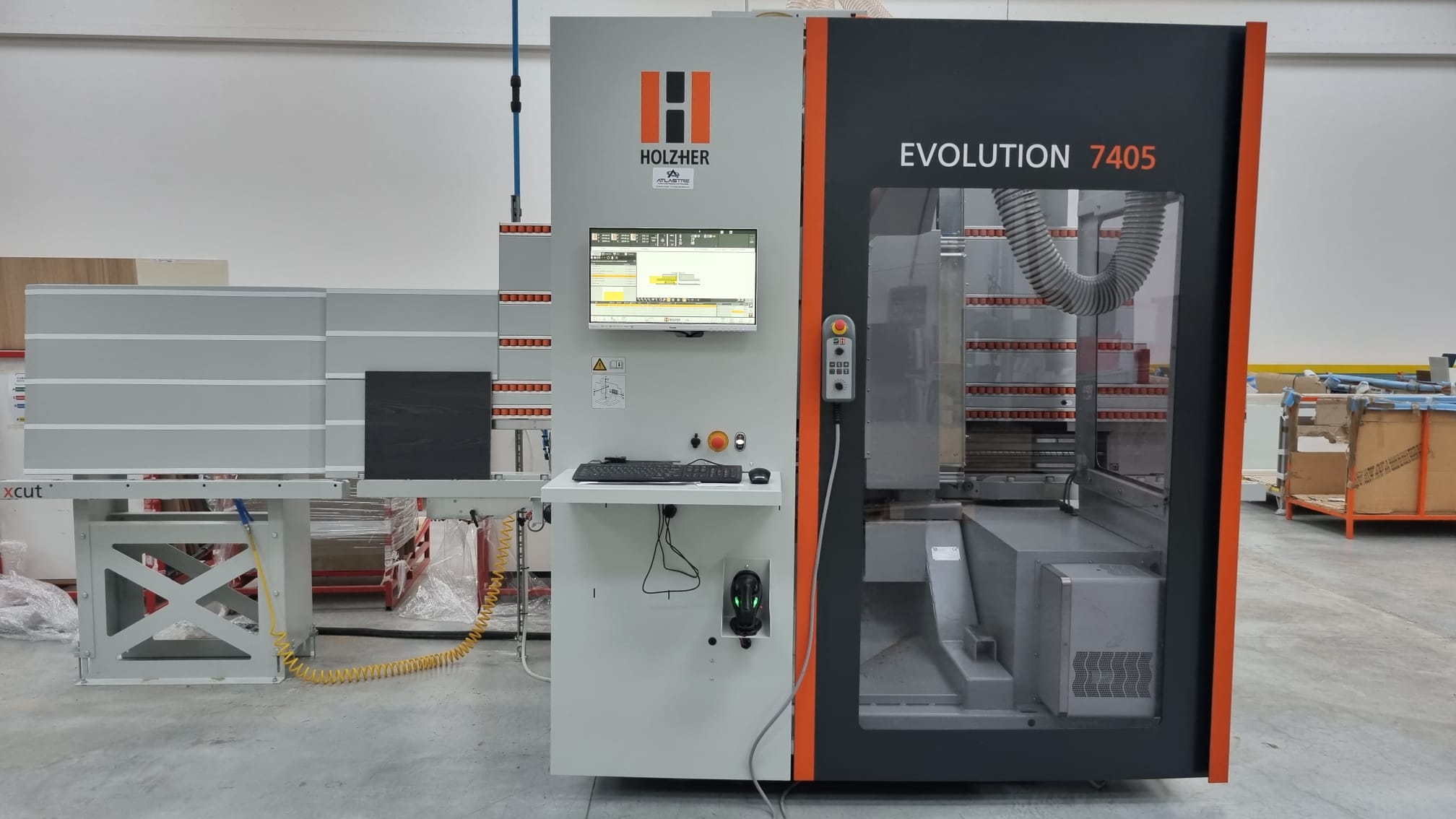

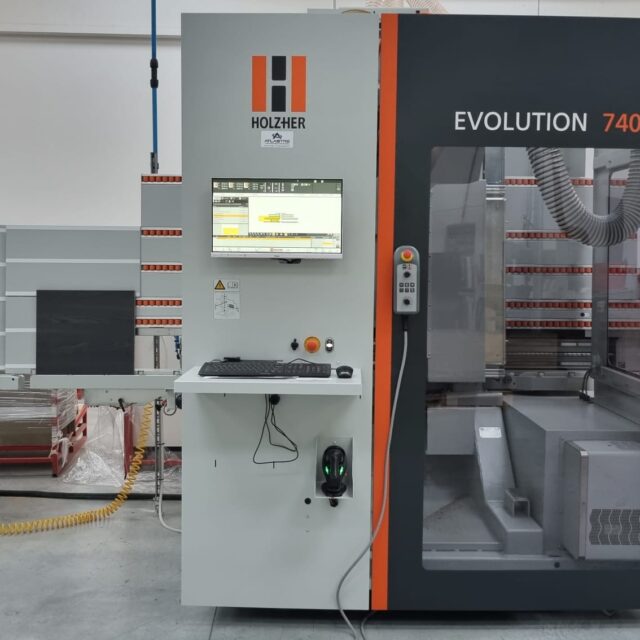

Centro di lavoro Verticale / Vertical CNCNuovo di fabbrica/Brand New

• Marca/Brand: Holzher
• Modello/Model: Evolution 7405 Connect CE
• Condizioni/Conditions: Nuovo di fabbrica/Brand New
• Disponibilità/Delivery: Pronta consegna/Ready

Centro di lavoro verticale CNC per forare fresare e scanalare
Massima flessibilità e versatilità d’utilizzo con il minimo ingombro
Movimentazione precisa con vuoto
(2 x 80/80 + 2 x 80/40 mm) dei pezzi con posizionamento
automatico delle ventose.
Il bloccaggio posteriore dei pezzi consente lavorazioni di
fresatura sull’intero perimetro senza ribloccaggio
(lunghezza pezzi fino a 1500 mm).
Regolazione da CNC in base allo spessore del pannello
da 8 a 70 mm
Guida d’entrata a rulli regolabile per fresature sui 4 lati
Formattazione completa dei pannelli in lavorazione con fresatura
precisa dei 4 lati
Set di frese diamantate per formattare – EVOLUTION
Dimensioni di lavorazione:
X = 200 – 3200 mm (più lunga con ulteriori supporti)
Y = 70 – 1200 mm (altezza di passaggio)
Spessore pannello:
Z = 8 to 70 mm

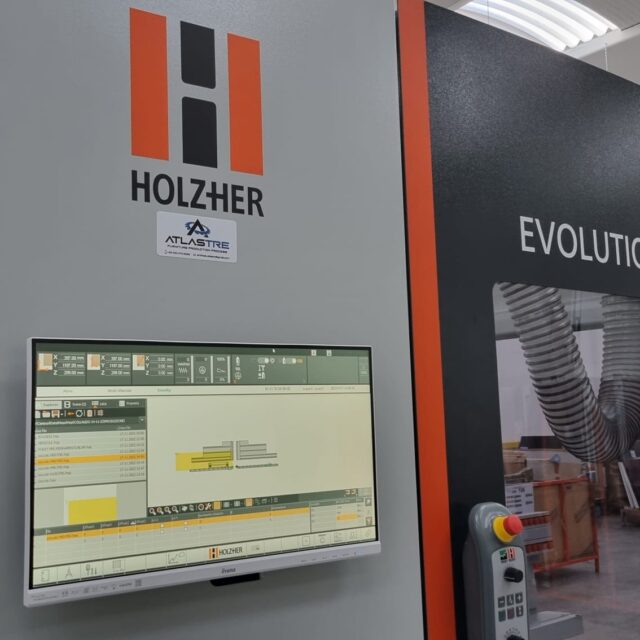

Software CAMPUS V7 EVOLUTION CAD/CAM 1x licenza incl.
simulazione
1 licenza software con -dongle
CAMPUS V7 EVOLUTION, software per centri di lavoro CNC
Composto da:
1. CAMPUS NC-HOPS
2. CAMPUS aCADemy
3. CAMPUS MT-Manager
4. CAMPUS Workcenter
5. CAMPUS Scenes
6. CAMPUS simulazione 3D
CAMPUS NC-HOPS
Sistema grafico di varianti con caratteristiche WOP e CAD/CAM
per la creazione di varianti di componenti con tecnologia macro
Incluso ECO-MODE – spegnimento temporizzato dell’azionamento
e dei componenti di controllo per il risparmio energetico
Misurazione della lunghezza panello tramite LASER
Riconoscimento della larghezza del pannello e controllo di
plausibilità LASER
Gruppo Elettromandrino 7830 Potenza: 10,3 kW (S6), raffreddamento ad aria
Con attacco HSK-F 63
RPM(max.) = 1000 – 24.000 min-1 infinitamente variabile
con portautensile a pinze con codolo HSK, cuscinetti ceramici (ibridi)
Cambiautensili 7887, magazzino a 6 postazioni
Cambiutensili 7874,
magazzino ad 1 posto, orientabile in direzione X e Y
Gruppo di foratura 7883, 15 Mandrini
Ckghngrwxf
9 Mandrini Verticali azionabili separatamente
6 mandrini orizzontali
gruppo lama integrato per tagliare / scanalare in direzione X
Lubrificazione centralizzata automatica
Apparecchio climatizzazione

Rinvio ortogonale 7869 per sistema Lamello
Con attacco HSK-F 63 a 2 mandrini

Set di Utensili “CLAMEX” per 4 assi

Tavolo di asservimento EVOLUTION xcut con trasportatore a rulli
esteso e supporto per strisce lunghe di pannelli

The EVOLUTION 7405 Connect is the all round talent in the EVOLUTION family. Just as the 7405 4mat it also offers users precision edge routing for all four workpiece edges and the resulting complete formating.

The Connect version also provides entirely new capabilities, such as machining pockets and grooves, e.g. for P-System connectors from Lamello. Naturally, you can cut pockets for these – as well as other – connectors on all four edges as well as in the X and Y directions. For this purpose HOLZ-HER has supplemented the EVOLUTION to include an additional seventh tool changer location as well as a newly developed attachment and the matching programming macro.

The technical data for the EVOLUTION series speaks for itself: A vertical pass-through dimension of 1,200 mm combined with unlimited longitudinal processing and minimum space requirements. Material thicknesses of 8 to 70 mm make the vertical machining centers from HOLZ-HER all-round machines for producing everything from drawers to body parts, furniture fronts and rear walls; in short complete machining of all your products.
The EVOLUTION models are now more versatile than ever in terms of workpiece height thanks to an increased passage size of 1,200 mm.

The optional EVOLUTION door package, consisting of a specially developed angle gear for lock boxes and a lock box cutter, expands the capabilities of this vertical CNC machine from HOLZ-HER.

The door package allows complete machining of door leaves with a maximum thickness of up to 70 mm. This process machines the hinge side and lock side in two clamping operations. The 16 mm dia. shat cutter allows a cutting depth of up to 115 mm making it possible to cut lock boxes with different bolt dimensions. Handle and lock holes can also be drilled precisely using HOPS macros. After turning and reclamping the door leaf, it is possible to recess hinges for rabbeted doors as well as install concealed hinges or fittings for object doors.

With the EVOLUTION 7405 Connect you are free to choose your connection technology
Ckghngrwxf

You decide which connectors you need for your application.
