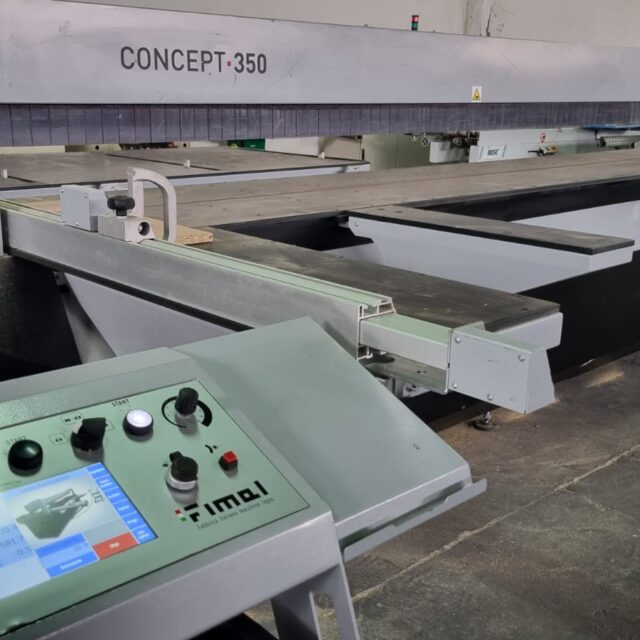

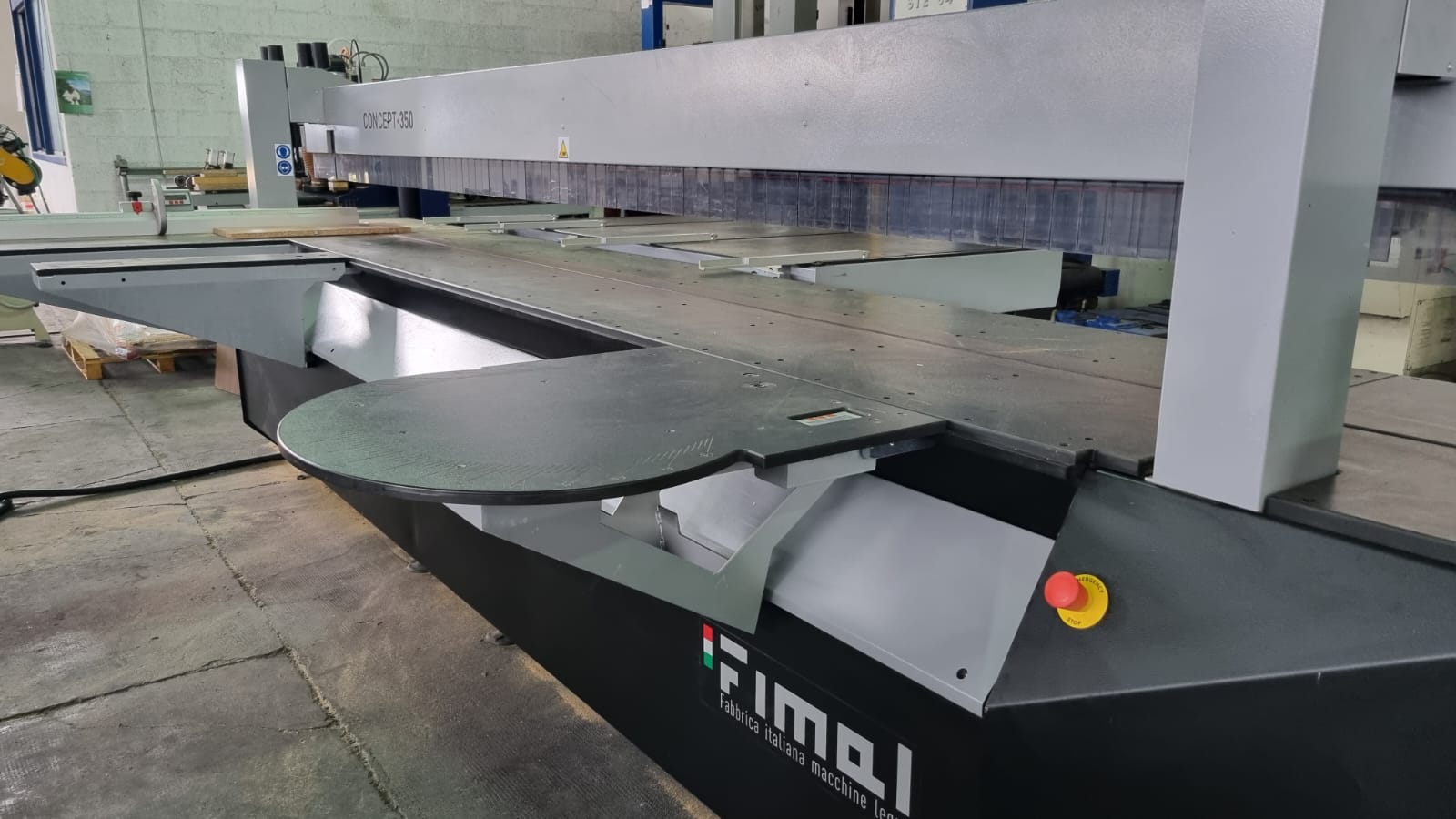

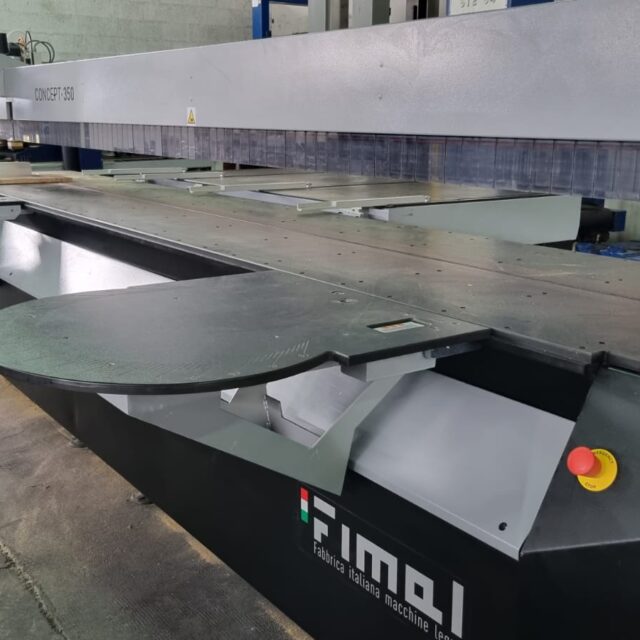

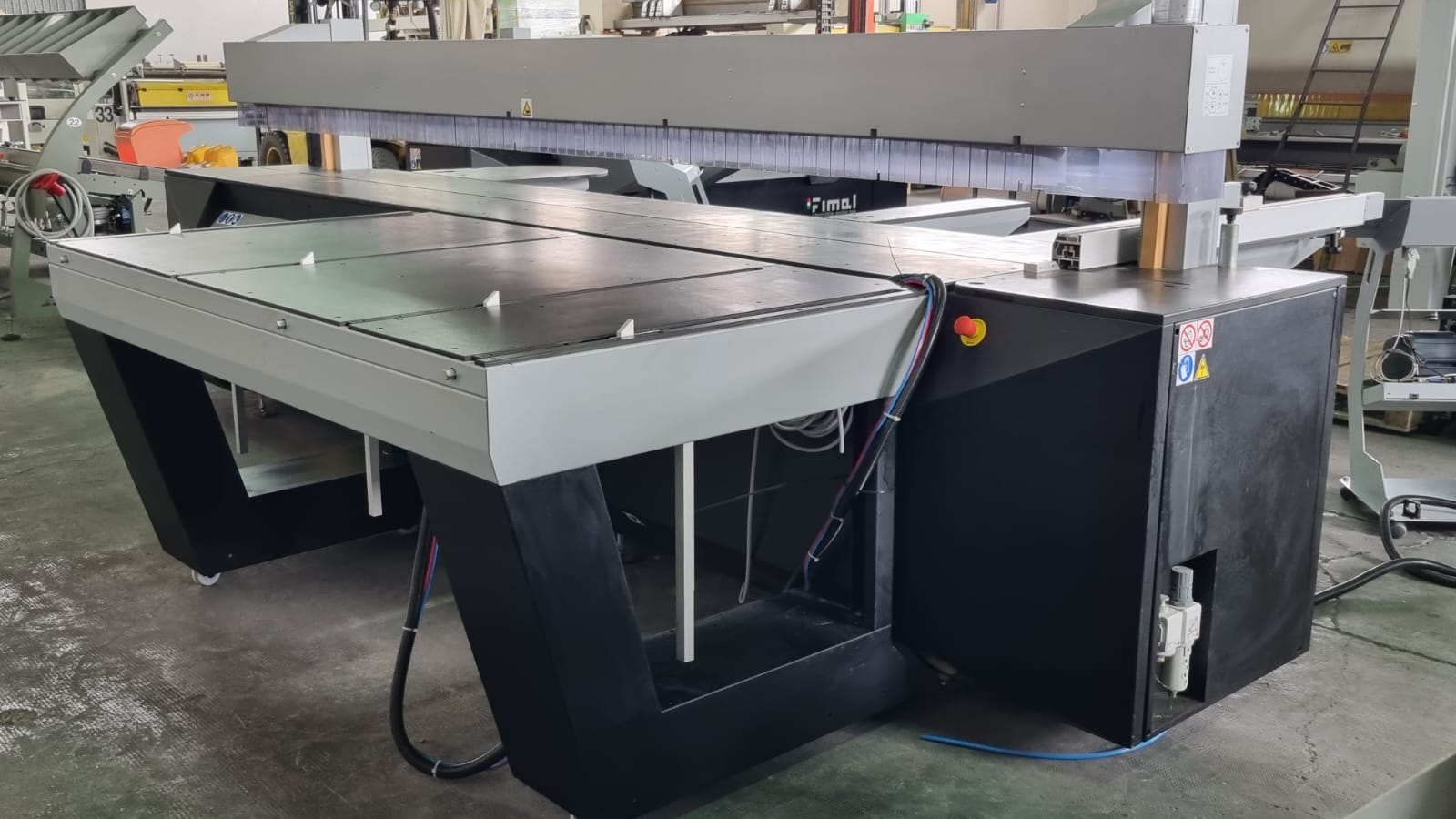

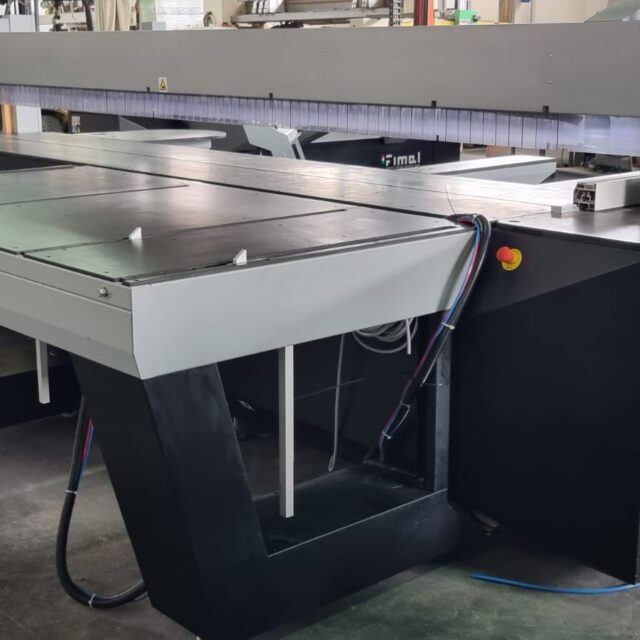

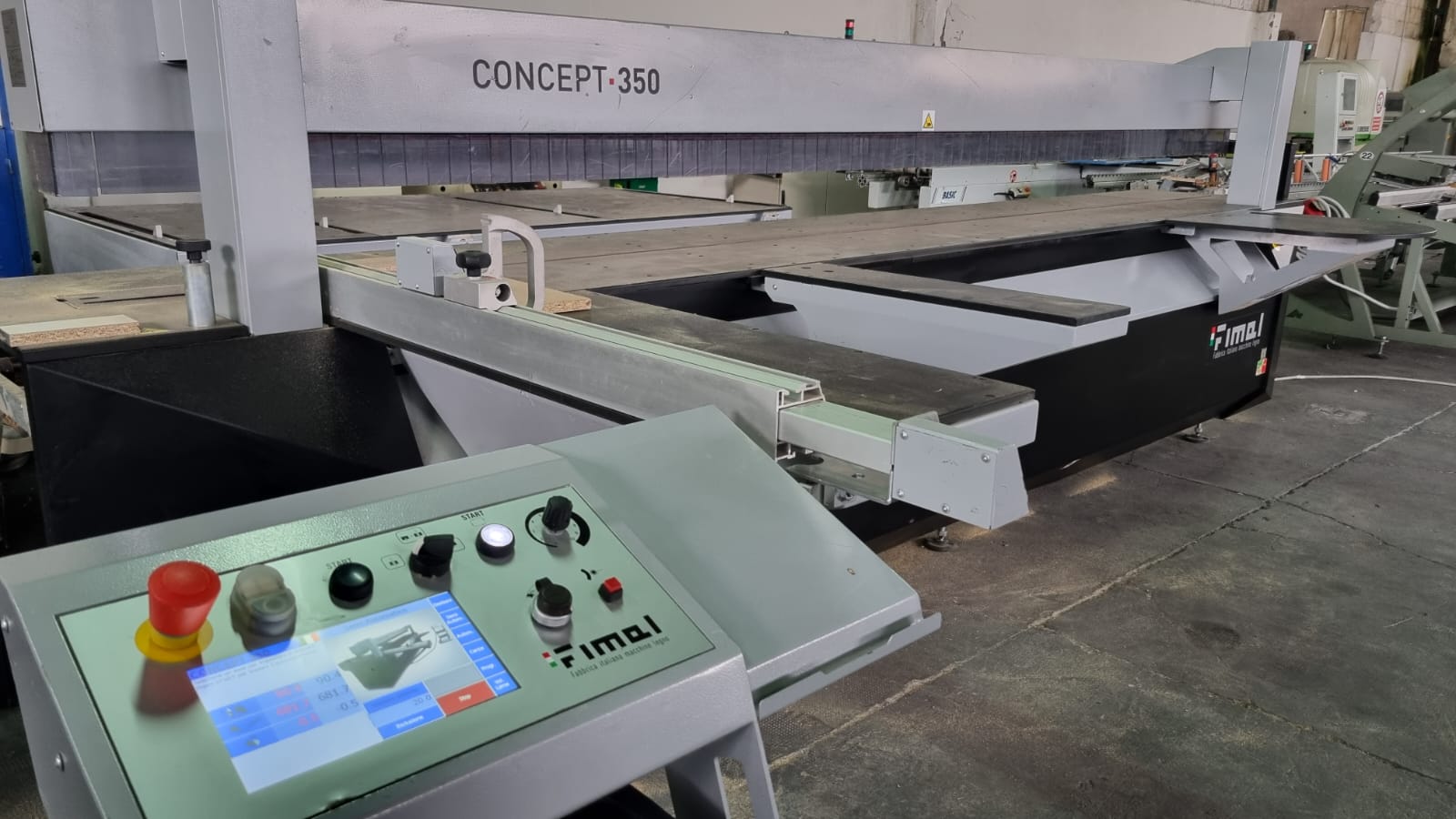

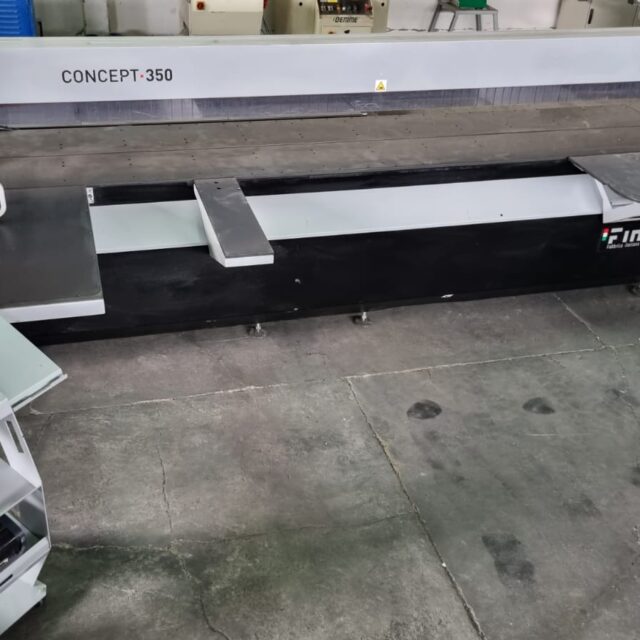

Sezionatrice Orizzontale/Horizontal Beam SawUSATO

• Marca/Brand: Fimal
• Modello/Model: Concept 350, CE
• Condizioni/Conditions: Usata/Used
• Disponibilità/Delivery: Pronta consegna/Ready

Anno di costruzione/Year of Construction: 2018

Descrizione Tecnica:

Struttura portante lavorata con macchina a controllo numerico con un solo piazzamento per garantirne la planarità e l’ortogonalità di tutte le misure. La regolazione della profondità della scanalatura o incisione si effettua semplicemente ruotando la boccola con contatore numerico decimale. La Concept è corredata di sistema lettura del pannello in grado di determinarne la larghezza posizionando automaticamente la lama in prossimità della fine del pannello stesso, evitando l’attesa di corse a vuoto con conseguente risparmio di tempo. Oltre a rendere la macchina più sicura, il pressore a tutta lunghezza garantisce un’ottima tenuta del pezzo, ideale anche per pannelli non planari o sottili. Come ogni squadratrice di concezione tradizionale, la Concept può inclinare la lama fino a 46°, l’inclinazione è gestita da Plc con visualizzazione digitale decimale. Alloggiato su un piedistallo mobile, il quadro comandi è facilmente trasportabile in ogni zona di lavoro sia sul fronte che sul retro della macchina. Dotato di Plc con memoria fino a 250 programmi, gestisce fino a 3 assi con display indipendenti. Nel quadro comandi si trovano pulsante di Start per posizionamento assi, selettore a 3 posizioni che permette di scegliere le funzioni di solo incisione, incisione e taglio, solo taglio ottimizzando ulteriormente la ciclica della macchina. Start di avvio ciclo di taglio a pressione mantenuta fino alla discesa completa del pressore, evitando l’intrusione accidentale da parte di terzi. Potenziometro per la regolazione della velocità del carro lama, da 1,5 a 40 m/min.

Composizione:

• Larghezza di taglio 3800
• La robusta guida telescopica a squadrare estendibile fino a 2.500 mm dotata di 2 stop meccanici con visori elettronici (uno ribaltabile), viene montata su un piano di grandi dimensioni per dare il giusto sostegno al pannello.
• Battuta elettronica multi-stop montata su carrello amovibile composta da 4 stop rotativi con interasse totale di 2.000 mm e apertura fino a 1.300 mm. Accessorio che agevola l’esecuzione dei tagli paralleli con pannelli anche particolarmente lunghi e stretti, con precisione decimale. Battute di spessore 26 mm per consentire il posizionamento di 2 pannelli sovrapposti. Ulteriore praticità viene fornita dalla funzione di esclusione automatica dei 4 stop da quadro comandi.
• Pianetto per tagli angolati rimovibile, con lettura meccanica con angolazioni +- 50° ed estensione fino a 2400 fornito con visore digitale dell’angolazione della guida e/o coppia di stop digitali per una più facile letture delle quote
• Quadro comandi su trolley può essere dotato di Touch screen 8” grafico a colori che consente la visualizzazione degli schemi di taglio con evidenziazione del taglio in corso
• Completo di porta Usb per l’importazione di programmi di taglio provenienti da Pc da ufficio o da software di ottimizzazione.
• Stampante compatta a trasferimento termico (larghezza di stampa 104mm, velocità di stampa 102mm/sec, risoluzione 203 dpi) e il software di ottimizzazione. Montata a bordo macchina segue il programma di taglio durante la sua esecuzione, stampando in tempo reale etichette adesive per ottenere la massima efficienza nella gestione dei pezzi appena tagliati.
• Per ulteriori dati tecnici visionare catalogo in allegato

Technical Details

The basic structure is machined with numerically controlled machine with only one positioning to ensure the planarity, squareness of all the measures.
The adjustment of depth of the groove or incision is made simply by rotating a bushing with numerical counter decimal. Concept is equipped with a reading system of the panel able to determine the width automatically placing the blade in proximity of the end of the panel itself, avoiding the wait for empty runs with consequent saving of time.
As well as making the machine more secure, the presser throughout its length, ensures excellent stability of the piece, also ideal for non-planar panels or thin. Like any panel saw of traditional concept, Concept can tilt the blade up to 46 °, the inclination is run by Plc with digital decimal display.

• Cutting Width 3800 mm.

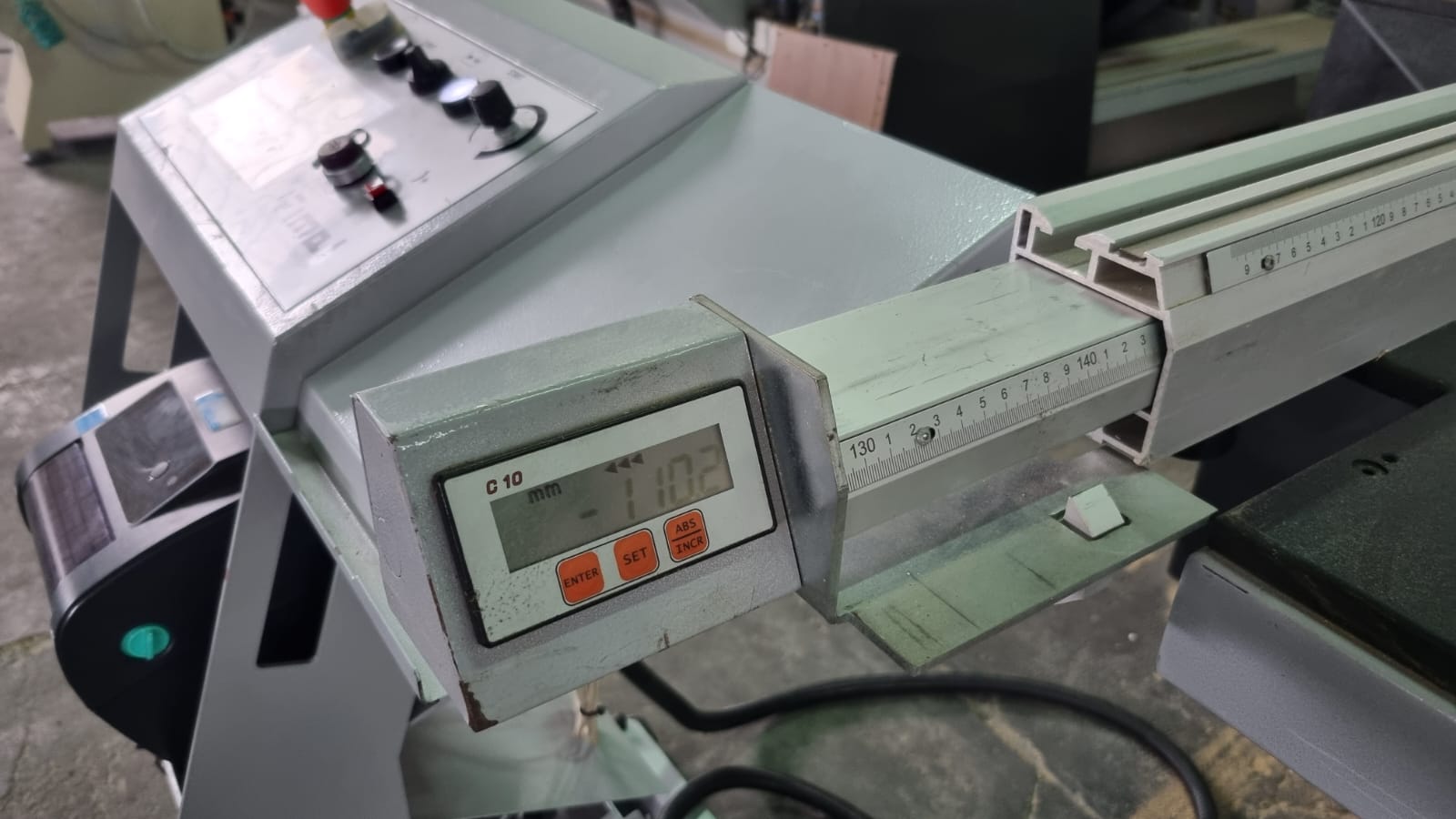

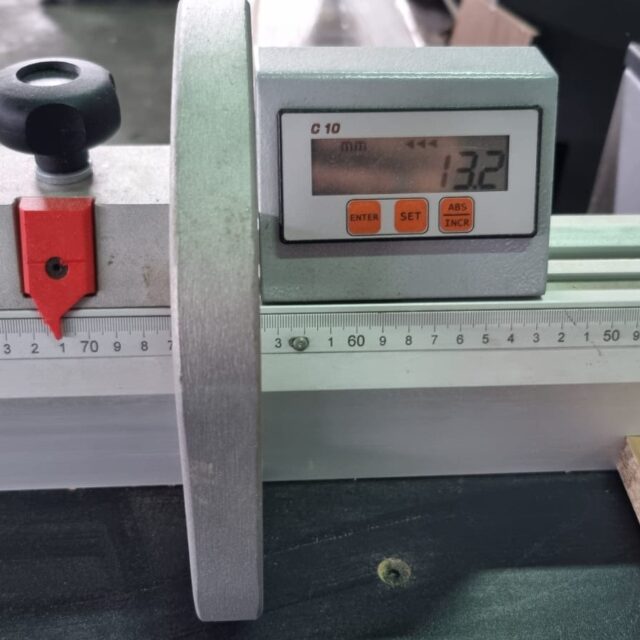

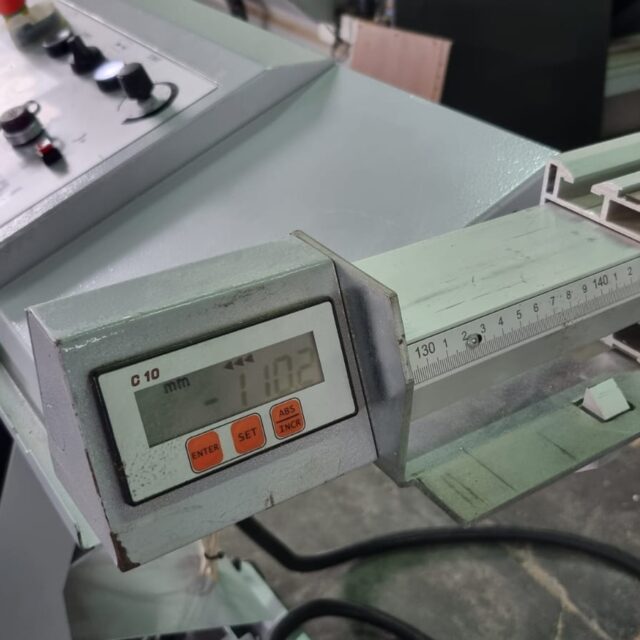

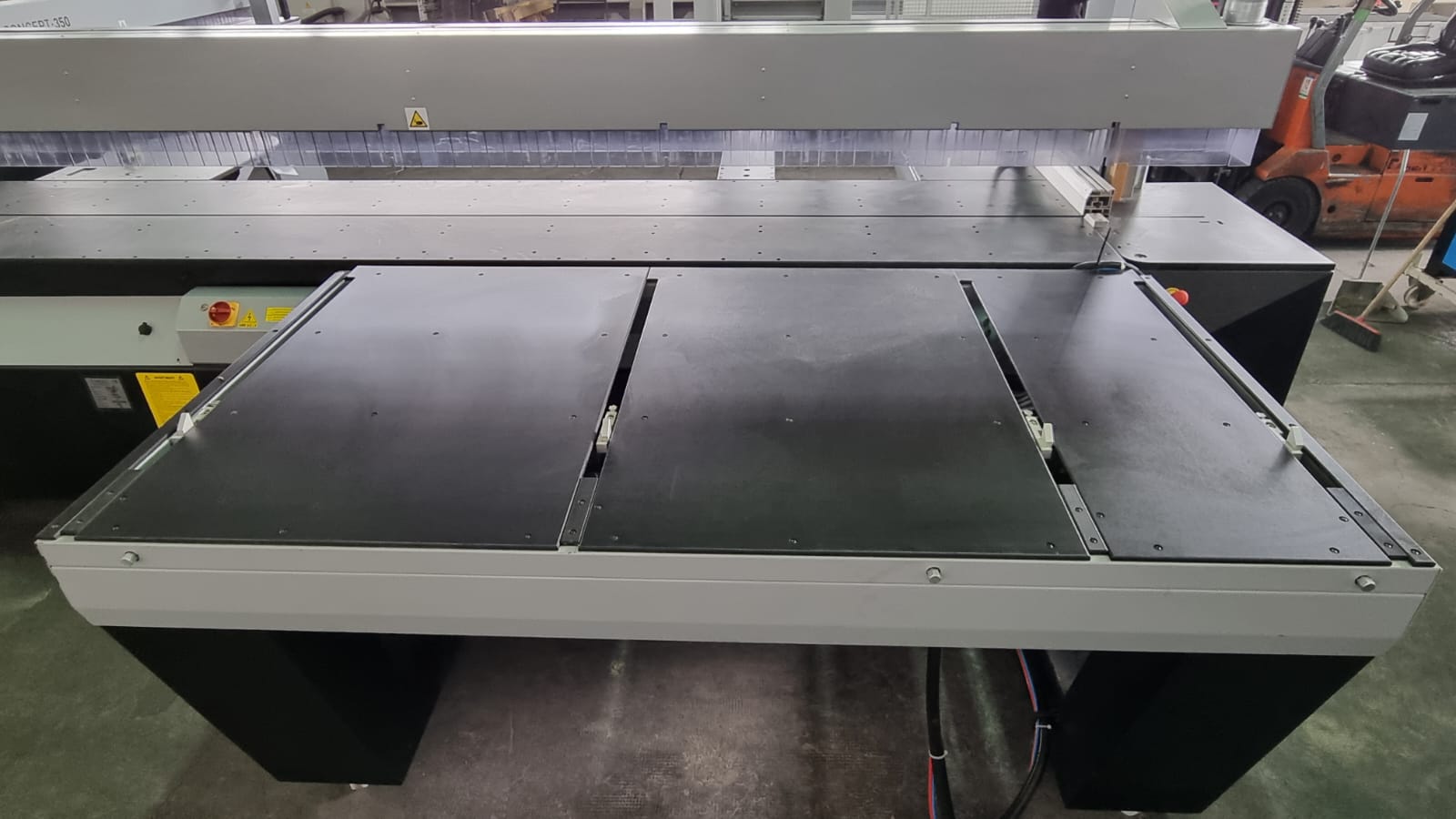

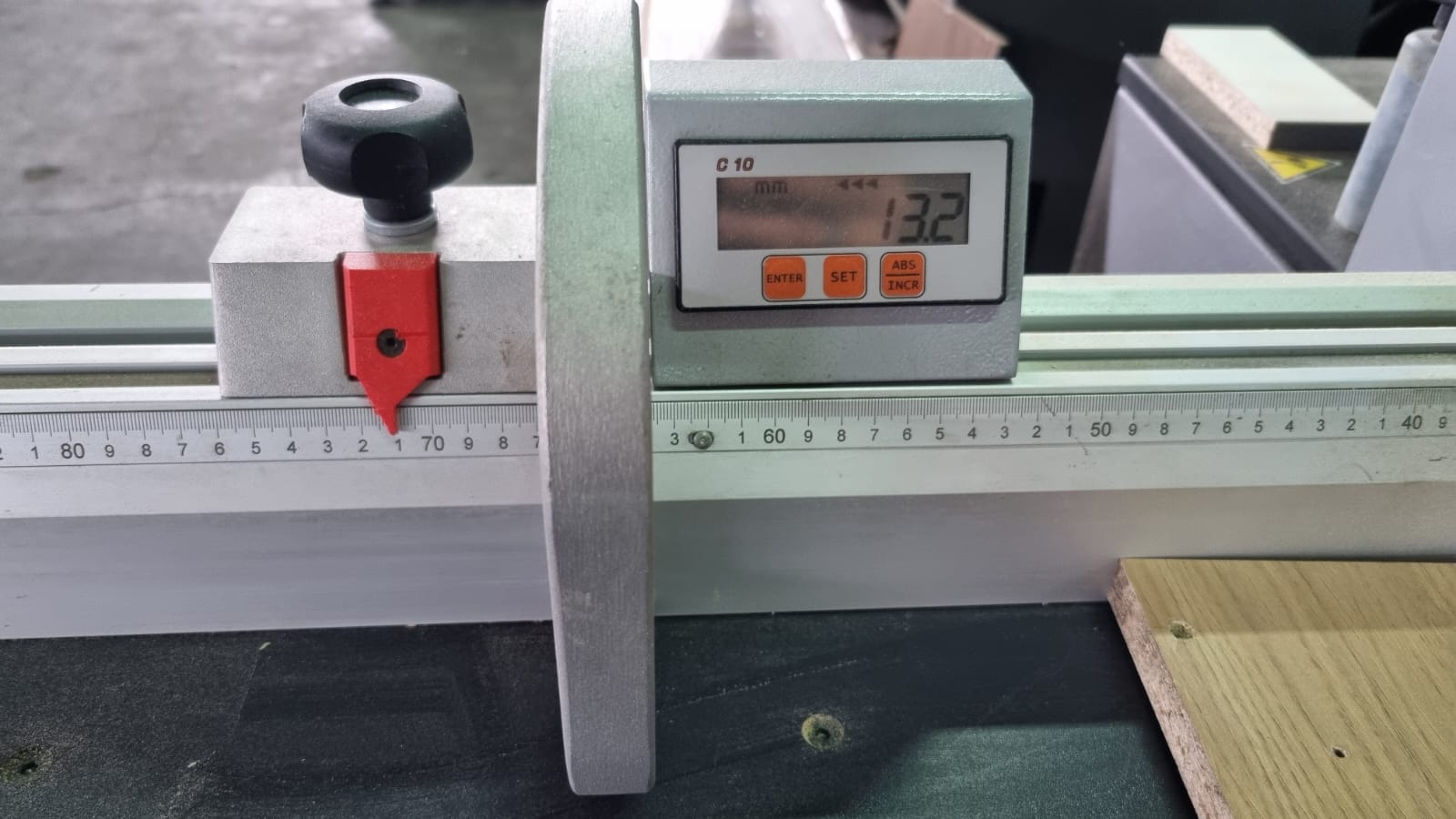

• The strong telescopic fence extendable up to 2.500 mm with two mechanical stops (one tipper), is installed on a large plan to give proper support to the panel with digital display.
• Multi-stop electronic fence mounted on removable trolley composed by 4 rotating stops for total interaxis distance of 2.000 mm and opening width till 1.300 mm. Accessory that facilitates the execution of parallel cuts with panels even particularly long and narrow, with decimal precision. 26 mm thick stops to allow the positioning of 2 panels overlapped. More practicality comes from the automatic 4 stops exclusion function, managed by the control panel.
• Metre fence for angular cuts removable with mechanical reading angles + – 50° and extension up to 2400 mm.
• Upon request can be supplied digital display for angle of the guide and/or pair of digital stop for easier reading of quotas.

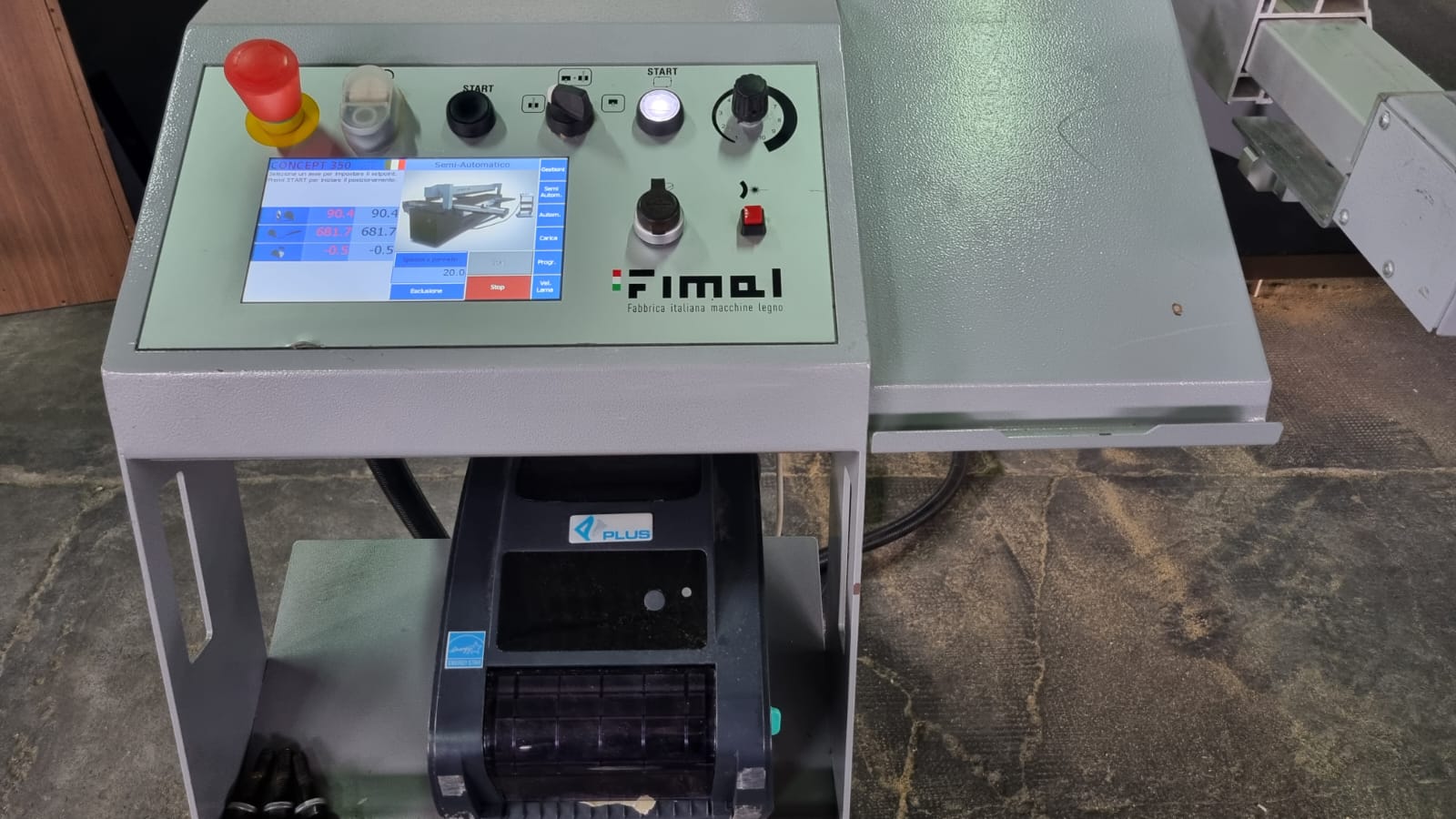

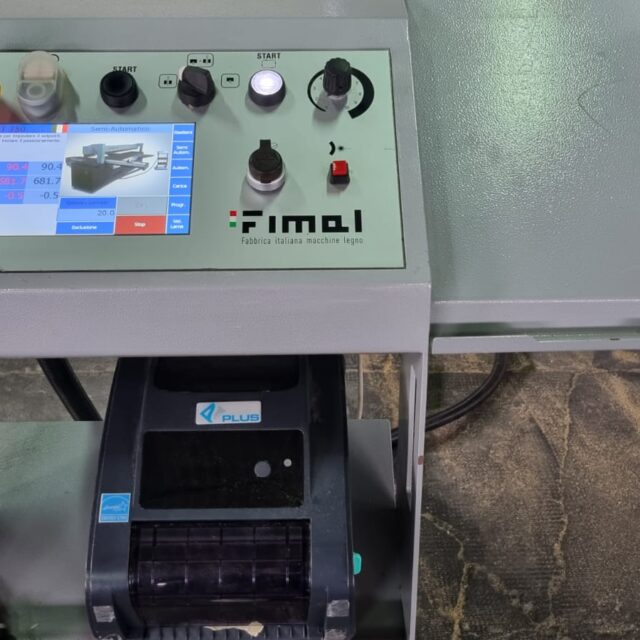

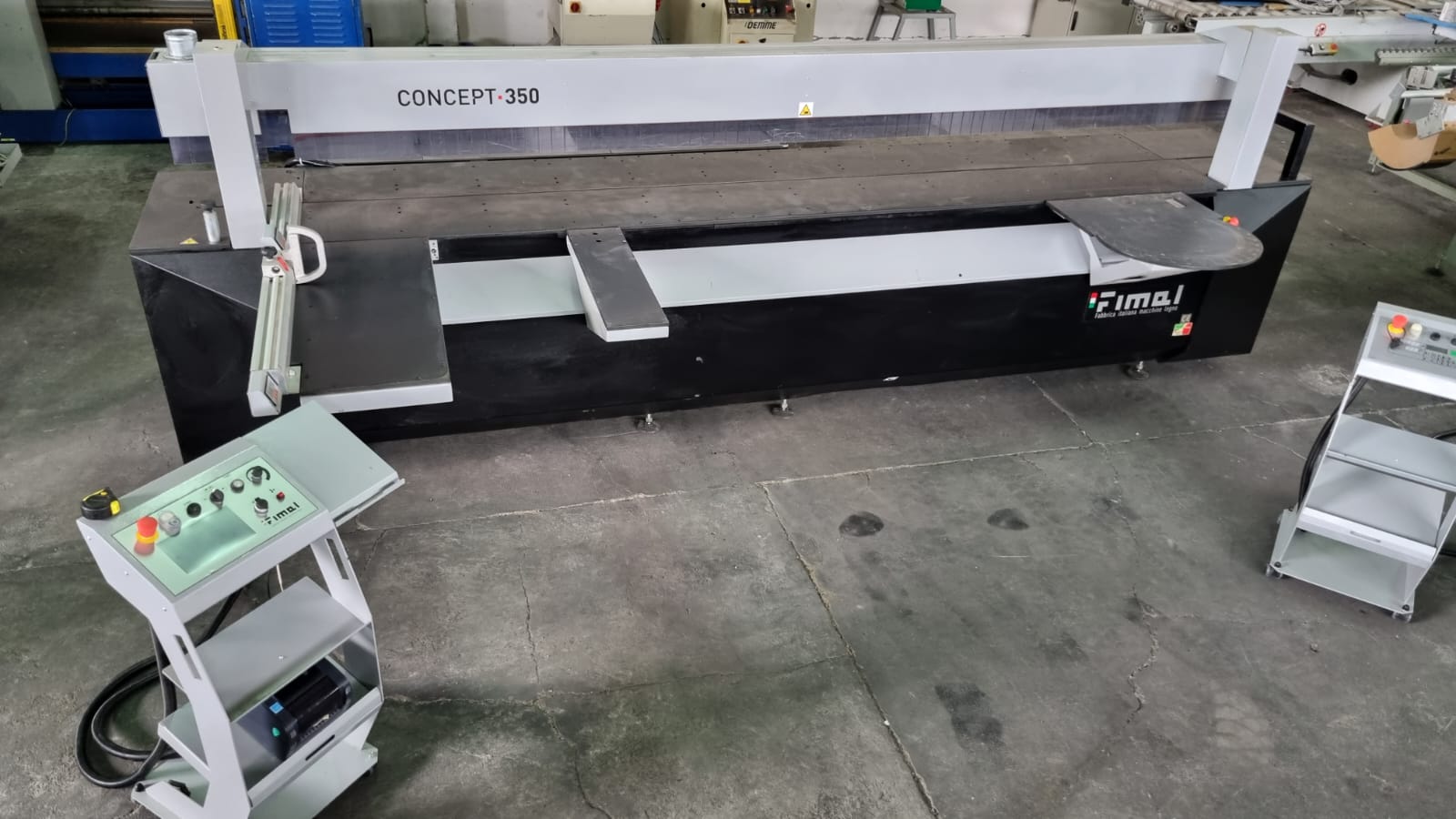

• Control panel can be provided with 8” color graphic Touch screen, which allows the visualization of cutting schemes with highlight on the current cut. Including a Usb slot to import cutting programs from office Pc or from optimizer software.
• Compact thermal tranfer printer (printing width 104 mm, printing speed 102 mm/sec, resolution 203 dpi) and optimizer software. Installed beside the machine, the printer follows the cutting program during its execution, printing step by step adehesive labels to reach the best efficiency from the cut pieces management.
• Other informations on Catalogue
